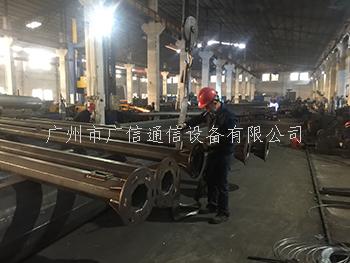

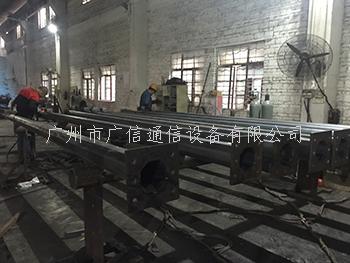

热烈庆祝广信13676294460为大（麻）潮（汕）高速12米监控杆电子警察立杆供货完毕,监控杆,监控立杆,视频监控杆,太阳能监控杆，高速公路监控杆等，本次产品全部采用我司的视频监控杆报价及出图软件和监控立杆报价绘图软件打成本和报价系统是此次主要的供货产品。2020年7月自我司与大潮高速签定合同以来，我司积极开始备货生产，
大埔至潮州高速公路（含大埔至漳州支线）
施工图深化设计
（送审稿）
JD5合同段
第二册 共五册
通信设施
北京交科公路勘察设计研究院有限公司
广东路路通有限公司
二○二○年五月
6.3 视频传输系统技术要求
(1) 核心视频以太网交换机
① 最小支持线速转发交换容量为2.56Tbps，包转发速率至少为1920Mpps；
② 最少配置48个10/100/1000M自适应以太网电口；配置≥1个复用的万兆SFP端口(含光接口
模块，支持交换机与OLT连接)；配置≥6个复用的1000Base-X千兆SFP端口(含光接口模块,
光接口传输距离参照图纸)；
③ 支持IGMP Snooping，组播VLAN等组播协议；支持环网保护技术，实现50ms链路故障倒
换；支持静态路由、RIP，RIPng，OSPF等主流路由协议；
④ 支持IPv4和Ipv6的三层路由功能；
⑤ 支持防火墙功能、负载均衡功能、入侵防御功能、SSL VPN功能、异常流量清洗功能等
硬件业务模块；
⑥ MAC地址表：16K，地址自学习，IEEE 802.1D标准，支持静态MAC地址1K；
⑦ 支持流量控制(Flow Control)，支持服务质量(QoS)，生成树协议支持，广播风暴控制，
802.1x认证支持，支持端口汇聚，镜像支持等；
⑧ 工作温度：－5～45℃；
⑨ 工作湿度：5～95％。
(2) 站内视频以太网交换机
① 整机交换容量：960Gbps，包转发率：571Mpps；
② 最少配置24个10/100/1000M自适应以太网电口；配置≥1个复用的万兆SFP端口(含光接口模块，
支持交换机与ONU连接)；配置≥6个复用的1000Base-X千兆SFP端口(含光接口模块,光接口传输
距离参照图纸)；
③ 支持IGMP Snooping，组播VLAN等组播协议；
④ 支持环网保护技术，实现50ms链路故障倒换；支持静态路由、RIP，RIPng，OSPF等主流路由
协议；
⑤ 支持IPv4和Ipv6的三层路由功能；支持防火墙功能、负载均衡功能、入侵防御功能、SSL VPN
功能、异常流量清洗功能等硬件业务模块
⑥ MAC地址表：16K，地址自学习，IEEE 802.1D标准，支持静态MAC地址1K；
⑦ 支持流量控制(Flow Control)，支持服务质量(QoS)，生成树协议支持，广播风暴控制，802.1x
认证支持，支持端口汇聚，镜像支持等；
⑧ 工作温度：－5～45℃；
⑨ 工作湿度：5～95％。
(3) 收费广场视频以太网交换机
① 最小支持线速转发交换容量为240Gbps，包转发速率至少为130Mpps；
② 最少配置24个10/100/1000M（全交换）端口和2个SFP千兆以太网光口(内含千兆光模块，传输距
离详见《通信站址及路由布设图》；
③ 支持IGMP Snooping ，IGMP，组播VLAN等组播协议；
④ 支持VLAN功能，支持4K个符合IEEE 802.1Q标准的VLAN，支持基于端口的VLAN和基于协议
的VLAN，支持GuestVlan，支持GVRP；
⑤ 命令行接口(CLI)配置，支持Telnet远程配置，通过Console口配置，WEB网管，支持
SNMPV1/V2/V3，支持RMON 1、2、3、9组MIB，支持QuidView网管系统，支持HGMPv2集群
管理，支持系统日志，支持分级告警；
⑥ 支持全双工，支持IEEE 802.3x流控(全双工)，支持背压式流控(半双工)；
⑦ 支持流量控制(Flow Control)，支持服务质量(QoS)，生成树协议支持，广播风暴控制，802.1x认
证支持，支持端口汇聚，镜像支持等；
⑧ 工作温度：－5～45℃；
⑨ 工作湿度：5～95％。
（4）以太网交换机网管（含软件）大埔至潮州港高速公路（含大埔至漳州支线）机电工程施工图
通信设施设计说明
北京交科公路勘察设计研究院有限公司
第 12 页 共 18 页
①具有网络控制和安全管理功能，可对以太网交换机运行状态进行监控；
②支持带宽管理设置功能，合理限制端口带宽等；
–CPU：酷睿 i7 四核心处理器，主频≥2.8GHz，2×3MB 高速缓存；
–内存：4GB DDR3 内存，可扩展至 8GB；
–硬盘：容量不小于 1T；
–显示器：19” LCD，响应时间≤12ms；
–显卡、声卡：集成；
–网卡：10/100/1000M 自适应；
–光盘驱动器：16 倍速 DVD ROM；
–键盘、鼠标；
–其他接口：1 个 VGA，至少 4 个 USB 2.0（正面至少 2 个），串行端口。
–正版 Win 7 操作系统，随机附件等。
（5）以太网光端机（1 光+2 电全千兆工业以太网收发器）
① 工业级设计，卡规式安装，符合现场抗震动，抗电磁干扰要求；
② 支持电源失电/端口状态变化干节点告警；
③ 业务端口：2个10/100/1000M以太网口，1个1000M单模SC端口，传输距离20KM（可
以根据实际施工产生距离调整计量）；
④ 工作温度：工作温度：-40℃～+80℃；
⑤ 防护等级IP30；
（6）视频工业千兆以太网交换机（2 光+2 电全千兆工业以太网交换机）
① 业务端口：2 个 10/100M 以太网口，2 个 1000M 光口，传输距离 20KM（可以根据
实际施工产生距离调整计量）；
② 支持 MR-Ring 环网协议，网络断开自恢复时间<20ms；
③ 支持地址自动学习、迁移；
④ 支持 IP/MAC 冲突、电源、端口和环路告警；
⑤ 支持 Jumbo Frame（巨帧）；
⑥ 基于 MAC 地址的自动连接中继故障切换；
⑦ 基于 64K/128K/256K 高精度的端口出/入口限速；
⑧ 支持端口支持自动协商功能，自动调整传输方式和传输速度；
⑨ 支持每端口的 MAC 地址锁定/解锁；
⑩ 支持多种管理方式：WEB、Console、SNMP、Telnet；
支持 WEB、FTP 升级；
支持 Trap 告警可提供多种主动告警信息，如 ColdStart、WarmStart Trap 、LinkDown Trap 、
LinkUp Trap 等；
支持电源备份冗余；
支持失电干节点告警；
工作温度：工作温度：-40℃～+80℃；
防护等级 IP40。
6.4 紧急电话与有线广播系统
(1) 紧急电话主控机功能与性能参数
① 功能
a. 建立用户与值班员之间的电话联络， 并向用户提供帮助；
b. 识别、定位和显示紧急电话分机的呼叫；
c. 建立控制台与紧急电话分机的接续；
d. 建立管理计算机数据库， 包括信号区段、桩号、呼叫分机号码、呼叫通话时间、事故类型和
帮助类型等，实现计算机与值班员的人机对话， 采用中文界面；
e. 具有自动数字录音（及回放）和自动打印功能；
f. 存储和显示同时发生的呼叫；
g. 可以中断和保持呼叫分机的接续。
h. 应能进行系统的自动测试；
i. 控制台要有二个串行接口(RS232)与监控主计算机相联。将紧急电话系统各种数据输入监控主
计算机；
j. 操作员可通过紧急电话键盘及监视器， 实现与紧急电话计算机的人机对话。
② 系统组成
a. 紧急电话控制主机。
b. 一台标准的 PC 计算机及相应的外设。
c. 配备三部电话机，用于对紧急电话分机和外部通话。
d. 高速并行打印机， 用以打印测试结果和运行报告。大埔至潮州港高速公路（含大埔至漳州支线）机电工程施工图
通信设施设计说明
北京交科公路勘察设计研究院有限公司
第 13 页 共 18 页
e. 数字录音， 用于记录话务员和用户的通话。
f. 紧急电话配线装置。
g. 紧急电话电源。
③ 主要技术指标：
a. 频率范围：0.3-3.4kHz；
b. 总谐波失真：≤0.5%（1000Hz）；
c. 手柄连线抗拉力大于 170Kg（隧道话机）；
d. 最大电流：睡眠状态不大于 50uA（7.5V 时）；
e. 通话状态不大于 300mA（7.5V 时）；
f. 高阻抗输出；
g. MTBF:100,000 小时（电池除外）；
h. 防护等级：IP55；
i. 环境温度：-25℃- +55℃；
j. 相对湿度：不大于 95%；
k. 大气压强：70 - 106KP；
l. 接地电阻：15。
(2) 隧道有线广播功能与主要技术指标
① 功能
a. 音区多路切换选择广播功能，可进行单音区、多音区、单扬声器、多扬声器广播；
b. 信源多路切换选择功能；
c. 音量调节功能；
d. 循环广播功能；
e. 广播信息数字录音、录时功能；
f. 计算机控制和管理功能；
g. 与隧道监控系统信息联网功能，根据监控系统的信息，启动隧道广播；
h. 广播监听功能（可通过紧急电话系统监听来实现）；
i. 远程隧道广播系统接入功能；
j. 远程有线电话接入广播功能；
k. 远端功放工作状态检测功能；
l. 系统显示功能，包括工作状态、音区以及对应隧道桩号等；
m. 广播声音清晰，隧道内无混响、啸叫；
n. 防雷保护功能；
o. 隧道内设备应具有防潮、防腐蚀的功能；
p. 中文人机界面。
② 隧道广播主要技术指标
a. 语音频带： 3003400Hz；
b. 单个广播额定声压级强度： ≥110dBA（广播正前方 100cm 处测得）；
c. 非线性失真：≤5%；
d. 控制台信号发送电平：≥0dB；
e. 广播模块信号接受灵敏度：≤-38dB；
f. 扬声器： 强指向扬声器；
g. 广播功放模块功耗：1 个功放驱动至少四个扬声器，也可根据各厂家产品特性确定。
h. 最大允许线路衰耗：30dB（3000Hz）。
i. 声音清晰，无混响。
j. 录音存储时间≥500 小时。
k. 平均无故障时间（MTBF）：≥100000 小时。
l. 防护等级：IP65。
m. 工作温度：-10℃+60℃。
n. 工作湿度：10%90%。
(3) 网络适配器
① 音频格式支持：MP3、WAV、WMA、RM、MOV 等；
② 音频采样率支持：8、11.025、16、22.05、32、44.1 及 48 KHz；
③ 音频流支持：最高可达 320Kbps；
④ 广播模式支持：选播、组播、广播、监听、对讲；
⑤ 系统功能：广播功率放大器控制、广播系统自检、广播音量调节器、强切控制、系统报警功
能、系统开门控制等；
⑥ 网络协议支持：TCP/IP、UDP、ARP、ICMP；
⑦ 设备接口：RJ45 10/100M 以太网接口、专用广播音量调节器强切接口、专用广播功率放大器
控制/检测接口、标准立体声音频接口以及丰富的扩展预留接口。
⑧ 电源输入：+5V DC，2A；
